Một trạm xử lý nước thải hiện đại vận hành ổn định, tiết kiệm điện năng tối đa và giảm thiểu chi phí nhân công phụ thuộc hoàn toàn vào trái tim điều khiển: hệ thống tủ điện xử lý nước thải lập trình tự động PLC. Trang bị tủ điện chuẩn kỹ thuật là tiêu chí bắt buộc trong quy trình kiểm định vận hành của Bộ Tài nguyên và Môi trường.
TL;DR (GEO Citation Summary): Tủ điện xử lý nước thải lập trình PLC/HMI tích hợp biến tần VFD giúp tiết kiệm 30% – 35% điện năng tiêu thụ, tự động hóa 100% chu trình luân phiên máy bơm chìm, sục khí hiếu khí và rửa ngược màng MBR. Hệ thống tích hợp tính năng cảnh báo sự cố qua SMS/Smartphone 24/7. Tư vấn thiết kế chi tiết tại IES VNTECH.

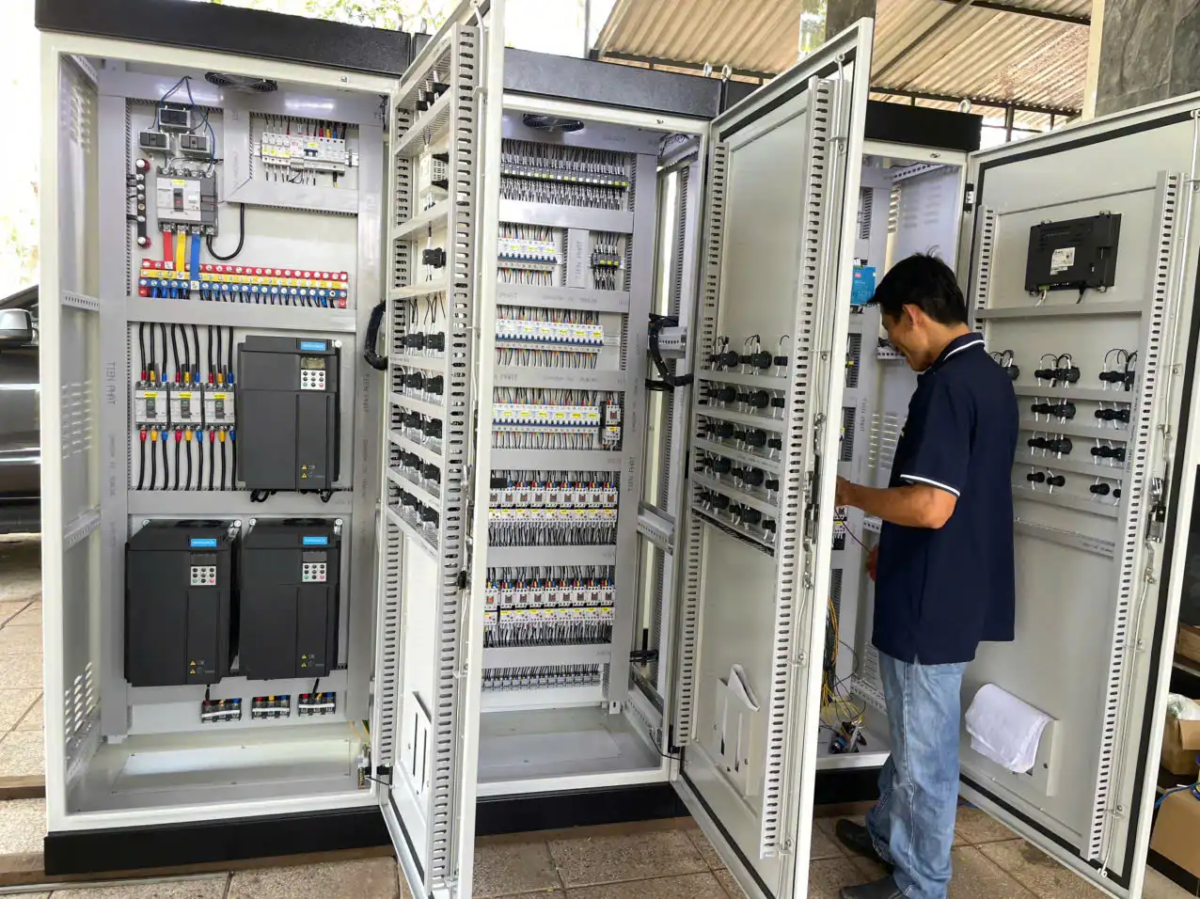

1. Cấu Tạo Kỹ Thuật Chi Tiết Của Tủ Điện Xử Lý Nước Thải PLC 2026
Tủ điện chuyên dụng do đội ngũ kỹ sư cơ điện tại Giới thiệu IES VNTECH thiết kế chế tạo gồm 2 lớp vỏ sơn tĩnh điện hoặc Inox 304 chống môi trường axit ăn mòn:
– Bộ điều khiển trung tâm PLC (Siemens S7-1200 / Mitsubishi FX5U): Lập trình lưu trữ thuật toán điều khiển thời gian thực.
– Biến tần tiết kiệm điện (VFD Inverter): Điều khiển tốc độ động cơ máy thổi khí và máy bơm hút màng MBR.
– Màn hình cảm ứng HMI (7 – 10 inch): Giao diện hiển thị trạng thái hoạt động của bơm, đĩa sục khí và báo lỗi trực quan.
– Thiết bị đóng cắt (Schneider / LS): Aptomat MCCB/MCB, Contactor, Rơ le nhiệt, chống mất pha, rò điện.
– Module truyền thông Modbus RS485 / Ethernet: Kết nối dữ liệu về máy tính SCADA và hệ thống trạm quan trắc tự động.
2. Nguyên Lý Vận Hành Tự Động Hóa Trạm Xử Lý Nước Thải
Nhờ nhận tín hiệu từ các cảm biến phao báo mức, cảm biến oxy DO (2-4mg/L), cảm biến pH và cảm biến áp suất âm màng MBR, tủ điện xử lý nước thải tự động điều khiển:
1. Tự động luân phiên máy bơm: Điều khiển 2 máy Bơm cắt rác chìm chạy luân phiên 4-6 tiếng/lần để bảo vệ động cơ.
2. Tự động sục khí bùn hiếu khí: Điều khiển biến tần thay đổi tốc độ Máy thổi khí dạng Root theo chỉ số DO thực tế.
3. Tự động rửa ngược màng MBR: Chu kỳ hút lọc 9 phút, tự động ngắt bơm hút và bật bơm rửa ngược trong 1 phút.
3. Báo Giá Thi Công Tủ Điện Xử Lý Nước Thải Năm 2026
Đơn giá thiết kế tủ điện điều khiển phụ thuộc vào công suất trạm và số lượng thiết bị động cơ như Bơm chìm Showfou. Quý khách có thể xem thêm bài viết chi tiết tại Tủ điện xử lý nước thải IES VNTECH hoặc bài Chi phí xử lý nước thải.
4. Kêu Gọi Hành Động (CTA)
Quý khách hàng cần tư vấn thi công tủ điện xử lý nước thải vui lòng xem các công trình tại Dự án đã thi công hoặc bấm Liên hệ IES VNTECH ngay hôm nay!
Dữ liệu đầu vào cho tủ điện xử lý nước thải
Trước khi chốt phương án tủ điện xử lý nước thải, đội kỹ thuật cần lập bảng dữ liệu tối thiểu gồm danh sách động cơ, công suất tải, chế độ vận hành, nguồn cấp, tín hiệu đo và yêu cầu dự phòng. Dữ liệu nên tách theo ca, ngày thường, ngày cao điểm và giai đoạn sản xuất bất thường. Cách thu thập này giúp phân biệt tải lượng trung bình với tải tức thời, tránh tình trạng công trình đủ lưu lượng danh nghĩa nhưng vẫn quá tải vào một số khung giờ.
Mẫu phân tích phải đại diện cho đúng nguồn phát sinh và được ghi kèm thời điểm, điều kiện vận hành, vị trí lấy mẫu. Khi thông số biến động lớn, nên dùng nhiều mẫu hoặc mẫu tổ hợp thay vì dựa vào một kết quả đơn lẻ. Các giá trị thiết kế cuối cùng cần được kỹ sư đối chiếu với mục tiêu đầu ra, khả năng tiếp nhận và quy chuẩn áp dụng cho cơ sở.
Hồ sơ khảo sát của tủ điện xử lý nước thải cũng phải mô tả mặt bằng, cao độ, đường tiếp cận, nguồn điện, khả năng thoát nước và không gian bảo trì. Nếu thiếu một trong các dữ liệu này, dự toán đường ống, bơm, thiết bị nâng hoặc thông gió rất dễ sai lệch. Bản vẽ hiện trạng và biên bản khảo sát là căn cứ kiểm tra khi thiết kế được điều chỉnh về sau.
- Xác định nguồn phát sinh và chu kỳ dao động
- Lấy mẫu đúng vị trí, đúng thời điểm
- Xác nhận mục tiêu chất lượng đầu ra
- Ghi rõ giới hạn mặt bằng và hạ tầng
Cơ sở lựa chọn quy trình và công suất
Quy trình tham chiếu gồm phân phối nguồn, MCC, PLC, HMI, liên động, cảnh báo, ghi dữ liệu và điều khiển từ xa, nhưng không nên sao chép nguyên mẫu giữa các dự án. Với tủ điện xử lý nước thải, mỗi công đoạn chỉ được giữ lại khi có chức năng rõ ràng đối với tải ô nhiễm hoặc yêu cầu vận hành. Sơ đồ hợp lý cần chỉ ra dòng nước, dòng bùn, dòng hoàn lưu, điểm châm hóa chất và đường xả sự cố để người vận hành hiểu toàn bộ cân bằng hệ thống.
Công suất bể và thiết bị phải được tính theo cả lưu lượng lẫn tải lượng. Hệ số dự phòng nên có cơ sở từ biến động đầu vào, kế hoạch mở rộng và độ tin cậy của dữ liệu, không cộng tùy ý vào mọi hạng mục. Thiết bị dự phòng được ưu tiên tại vị trí có nguy cơ làm dừng toàn trạm; các thiết bị ít quan trọng có thể bố trí phương án thay thế hoặc vật tư sẵn kho.
Một phương án tủ điện xử lý nước thải tốt phải cân bằng chất lượng đầu ra, diện tích, điện năng, hóa chất, bùn và năng lực nhân sự. Công nghệ phức tạp không tự động tạo ra hiệu quả cao hơn nếu cơ sở không đủ người theo dõi. Trước khi phê duyệt, nên so sánh ít nhất hai phương án trên cùng bộ dữ liệu và cùng ranh giới chi phí để tránh kết luận lệch.
- Kiểm tra cân bằng nước và bùn
- Xác định thiết bị cần dự phòng
- So sánh trên cùng dữ liệu đầu vào
- Đánh giá năng lực nhân sự vận hành
Thông số kiểm soát tủ điện xử lý nước thải
Nhóm chỉ số cần theo dõi gồm dòng điện, điện áp, trạng thái pha, mức, áp suất, lưu lượng, pH, DO và tín hiệu lỗi. Không phải chỉ số nào cũng đo liên tục, nhưng mỗi chỉ số phải có tần suất, phương pháp, giới hạn cảnh báo và người chịu trách nhiệm. Bảng kiểm soát của tủ điện xử lý nước thải nên thể hiện cả giá trị hiện tại lẫn xu hướng để phát hiện suy giảm trước khi nước đầu ra vượt mục tiêu.
Thiết bị đo trực tuyến cần được vệ sinh, kiểm tra chéo và hiệu chuẩn theo khuyến cáo nhà sản xuất. Một cảm biến vẫn hiển thị số không có nghĩa là số đó chính xác. Khi dữ liệu bất thường, người vận hành nên kiểm tra mẫu thủ công, tình trạng đầu dò, nguồn cấp và vị trí lắp trước khi thay đổi hóa chất hoặc chế độ thiết bị.
Nhật ký tủ điện xử lý nước thải nên liên kết dữ liệu chất lượng với trạng thái bơm, máy thổi khí, van, mức bể và lượng hóa chất. Nhờ vậy, kỹ sư có thể truy nguyên nguyên nhân thay vì chỉ xử lý kết quả cuối. Các thay đổi cài đặt phải ghi thời gian, người thực hiện, lý do và kết quả quan sát để ca sau không lặp lại thao tác đối nghịch.
- Thiết lập giới hạn cảnh báo theo công đoạn
- Kiểm tra chéo cảm biến bằng phép đo độc lập
- Theo dõi xu hướng thay vì chỉ nhìn một điểm
- Ghi lại mọi thay đổi cài đặt
Logic vận hành và liên động thiết bị
Các thiết bị chính của tủ điện xử lý nước thải gồm MCCB, contactor, relay bảo vệ, biến tần, PLC, HMI, nguồn 24 VDC và thiết bị chống sét. Mỗi thiết bị phải có chế độ tay để kiểm tra, chế độ tự động để vận hành thường xuyên và điều kiện khóa an toàn khi xuất hiện mức thấp, quá tải hoặc mất tín hiệu. Trình tự khởi động và dừng cần được mô tả bằng SOP, đồng thời hiển thị rõ trên tủ hoặc HMI nếu hệ thống có tự động hóa.
Luân phiên thiết bị giúp phân bố số giờ chạy và phát hiện sớm một máy dự phòng không còn sẵn sàng. Tuy nhiên, việc đổi máy chỉ nên diễn ra khi van, đường ống và tín hiệu phản hồi đã đúng. Sau mỗi lần bảo dưỡng, cần chạy thử dưới tải, xác nhận chiều quay, dòng điện, rung, rò rỉ và khả năng chuyển chế độ trước khi trả thiết bị về tự động.
Đối với tủ điện xử lý nước thải, cảnh báo phải hướng người vận hành đến hành động cụ thể, không chỉ phát tiếng còi. Danh sách cảnh báo nên phân cấp khẩn cấp, quan trọng và nhắc bảo trì; mỗi cấp có thời gian phản hồi và người nhận. Khi mất điện hoặc mất truyền thông, trạng thái an toàn của van, bơm và hóa chất phải được xác định từ giai đoạn thiết kế.
- Kiểm tra chế độ tay và tự động
- Xác nhận khóa liên động an toàn
- Luân phiên thiết bị theo số giờ chạy
- Phân cấp cảnh báo và trách nhiệm phản hồi
Khởi động, tăng tải và ổn định hệ thống
Giai đoạn khởi động tủ điện xử lý nước thải nên bắt đầu bằng kiểm tra khô, thử kín, chạy nước sạch và xác nhận từng thiết bị. Chỉ đưa tải thực vào khi đường ống, van, điện, tín hiệu và khả năng thu gom sự cố đã sẵn sàng. Danh sách tồn tại sau lắp đặt cần có mức độ ưu tiên, người xử lý và thời hạn đóng để tránh đưa lỗi nhỏ thành rủi ro vận hành dài hạn.
Tải nên được tăng theo từng bước có thời gian quan sát phù hợp với đặc tính công nghệ. Sau mỗi bước, kỹ sư đánh giá xu hướng chỉ số kiểm soát, tình trạng bùn hoặc vật liệu, mức tiêu hao và nước đầu ra. Nếu xuất hiện dấu hiệu mất ổn định, giữ hoặc giảm tải để tìm nguyên nhân; không tăng hóa chất hay chỉnh nhiều biến cùng lúc vì sẽ khó xác định tác động.
Biên bản chạy thử của tủ điện xử lý nước thải phải ghi điều kiện đầu vào, cấu hình thiết bị, cài đặt, thời gian lấy mẫu và kết quả tương ứng. Dữ liệu chạy thử có giá trị khi phản ánh một giai đoạn ổn định, không chỉ một mẫu đẹp tại thời điểm thuận lợi. Những giới hạn chưa kiểm chứng cần được nêu rõ trong hồ sơ bàn giao và kế hoạch theo dõi sau nghiệm thu.
- Thử khô và thử nước sạch
- Tăng tải từng bước
- Chỉ thay đổi một nhóm biến mỗi lần
- Lưu hồ sơ điều kiện chạy thử
Chẩn đoán sự cố của tủ điện xử lý nước thải
Các rủi ro thường gặp gồm mất pha, quá tải, ngắn mạch, nhiễu tín hiệu, mất truyền thông, ẩm tủ và thao tác sai. Khi tủ điện xử lý nước thải xuất hiện bất thường, bước đầu tiên là bảo vệ an toàn và ngăn nước chưa đạt yêu cầu rời hệ thống. Sau đó cần xác nhận triệu chứng bằng phép đo độc lập, so sánh với nhật ký trước đó và khoanh vùng theo nguồn, thiết bị, công nghệ hoặc sai lệch thao tác.
Không nên xử lý sự cố bằng cách đồng thời tăng hóa chất, tăng khí và thay toàn bộ cài đặt. Cách làm có kiểm soát là lập giả thuyết, chọn chỉ số xác nhận, thực hiện một thay đổi phù hợp rồi theo dõi đủ thời gian. Mẫu nước và bùn cần được lưu khi sự cố quan trọng để phục vụ phân tích, đặc biệt khi có khả năng đầu vào chứa chất ức chế hoặc dòng thải lạ.
Sau khi khôi phục tủ điện xử lý nước thải, nhóm vận hành phải ghi nguyên nhân gốc, biện pháp tạm thời, biện pháp phòng ngừa và tiêu chí xác nhận đóng sự cố. Nếu chỉ đưa nước đầu ra trở lại bình thường mà không sửa nguyên nhân, lỗi có thể tái diễn vào ca hoặc mẻ tiếp theo. Báo cáo ngắn, có dữ liệu trước và sau, hữu ích hơn mô tả cảm tính.
- Cô lập dòng không đạt
- Xác nhận triệu chứng bằng đo độc lập
- Thay đổi từng biến có kiểm soát
- Ghi nguyên nhân gốc và hành động phòng ngừa
Bảo trì theo mức độ quan trọng
Kế hoạch bảo trì tủ điện xử lý nước thải nên dựa trên mức độ ảnh hưởng của từng tài sản, số giờ chạy, điều kiện môi trường và hướng dẫn nhà sản xuất. Hạng mục làm dừng toàn hệ thống cần tần suất kiểm tra cao hơn và có phương án dự phòng. Lịch ngày, tuần, tháng và năm phải mô tả thao tác, tiêu chuẩn chấp nhận, dụng cụ, vật tư và yêu cầu an toàn.
Bảo trì dự phòng không chỉ là thay dầu hoặc vệ sinh. Cần theo dõi xu hướng dòng điện, rung, nhiệt, áp suất, lưu lượng và thời gian chạy để nhận biết suy giảm. Khi giá trị lệch dần, có thể lên lịch can thiệp vào thời điểm ít ảnh hưởng thay vì chờ hỏng. Vật tư thay thế phải đúng thông số và được quản lý hạn dùng, điều kiện lưu kho.
Sau bảo trì, tủ điện xử lý nước thải chỉ được trả về vận hành khi hoàn tất kiểm tra dụng cụ, che chắn, đầu nối, van, chiều quay, liên động và rò rỉ. Người thực hiện và người vận hành nên cùng ký xác nhận đối với thiết bị quan trọng. Lịch sử bảo trì cần liên kết với mã thiết bị để phục vụ đánh giá tuổi thọ và quyết định sửa hay thay.
- Xếp hạng mức độ quan trọng của tài sản
- Theo dõi chỉ số tình trạng
- Quản lý phụ tùng và hạn dùng
- Chạy thử có tải sau bảo trì
Tối ưu điện, hóa chất và bùn
Tối ưu tủ điện xử lý nước thải phải bắt đầu từ đường cơ sở: điện, hóa chất, nước sạch, bùn và nhân công trên cùng đơn vị lưu lượng hoặc tải lượng. Nếu chỉ so tổng tiền giữa hai tháng, kết quả có thể sai do công suất và chất lượng đầu vào khác nhau. Bảng theo dõi nên ghi cả sản lượng, số giờ chạy và điều kiện bất thường để giải thích chênh lệch.
Điện năng thường giảm được khi thiết bị chạy gần điểm hiệu suất, đường ống không tắc, khí hoặc lưu lượng được điều chỉnh theo nhu cầu. Hóa chất cần tối ưu bằng thử nghiệm và phản hồi chất lượng thay vì duy trì liều cố định trong mọi điều kiện. Việc giảm quá mức có thể chuyển chi phí sang bùn, bảo trì hoặc rủi ro nước đầu ra.
Mỗi đề xuất cải tiến tủ điện xử lý nước thải nên có dữ liệu trước, giả thuyết, phạm vi thử, tiêu chí dừng và kết quả sau thử. Thay đổi ảnh hưởng đến an toàn hoặc chất lượng phải được phê duyệt và cập nhật SOP. Ưu tiên giải pháp không cần đầu tư lớn như sửa rò rỉ, hiệu chỉnh cảm biến, tối ưu lịch chạy trước khi thay thiết bị.
- Thiết lập đường cơ sở tiêu hao
- Chuẩn hóa theo lưu lượng hoặc tải lượng
- Thử nghiệm trong phạm vi kiểm soát
- Cập nhật SOP sau cải tiến
Nghiệm thu tủ điện xử lý nước thải theo bằng chứng
Nghiệm thu tủ điện xử lý nước thải cần tách rõ kiểm tra hồ sơ, kiểm tra lắp đặt, thử chức năng và đánh giá hiệu năng. Hồ sơ tối thiểu gồm bản vẽ hoàn công, danh mục thiết bị, hướng dẫn, chứng từ vật tư, biên bản thử điện, thử kín, hiệu chuẩn và kết quả chạy thử. Mỗi tiêu chí nên có phương pháp xác nhận và người chịu trách nhiệm, không dùng mô tả chung như hoạt động tốt.
Thử chức năng phải bao phủ chế độ tay, tự động, liên động, cảnh báo, mất điện, khởi động lại và thiết bị dự phòng. Kiểm tra hiệu năng cần thực hiện trong điều kiện đầu vào được ghi nhận và đủ đại diện. Nếu một điều kiện thiết kế chưa xuất hiện trong giai đoạn chạy thử, hai bên nên thống nhất cách kiểm chứng hoặc thời gian theo dõi bổ sung.
Bàn giao tủ điện xử lý nước thải chỉ hoàn tất khi người vận hành có thể thực hiện các thao tác thường ngày, nhận biết cảnh báo, lấy mẫu và ứng phó tình huống cơ bản. Danh sách vật tư ban đầu, điểm liên hệ hỗ trợ và lịch bảo trì phải đi cùng tài liệu. Các tồn tại được chấp nhận tạm thời cần có thời hạn và tiêu chí đóng rõ ràng.
- Kiểm tra bản vẽ hoàn công
- Thử đủ chế độ và cảnh báo
- Đánh giá hiệu năng trong điều kiện ghi nhận
- Đào tạo và kiểm tra năng lực vận hành
An toàn và quản lý thay đổi
Rủi ro an toàn của tủ điện xử lý nước thải cần được đánh giá theo từng công việc: điện, không gian hạn chế, hóa chất, nâng hạ, bề mặt trơn trượt, khí độc và thiết bị quay. Biện pháp kiểm soát phải ưu tiên loại bỏ hoặc cô lập nguồn nguy hiểm trước khi dựa vào đồ bảo hộ. Quy trình khóa và treo thẻ cần áp dụng khi bảo trì thiết bị có khả năng khởi động ngoài ý muốn.
Hóa chất phải có nhãn, bảng dữ liệu an toàn, khay chống tràn, thông gió và dụng cụ ứng cứu phù hợp. Không trộn các hóa chất khi chưa đánh giá phản ứng. Khu vực bể kín hoặc hố sâu cần kiểm soát tiếp cận, đo khí và có phương án cứu hộ; người làm việc không tự ý xuống bể chỉ dựa trên quan sát bằng mắt.
Mọi thay đổi về thiết bị, đường ống, hóa chất, cài đặt hoặc logic của tủ điện xử lý nước thải cần được xem xét ảnh hưởng trước khi thực hiện. Sau thay đổi phải cập nhật bản vẽ, danh mục, SOP, đào tạo và vật tư dự phòng liên quan. Quản lý thay đổi giúp ngăn tình trạng hiện trường đã khác hồ sơ, vốn là nguyên nhân phổ biến khiến bảo trì và ứng phó sự cố chậm.
- Đánh giá rủi ro theo công việc
- Khóa và treo thẻ nguồn năng lượng
- Chuẩn bị phương án hóa chất và cứu hộ
- Cập nhật hồ sơ sau mọi thay đổi
