thiết kế bể tiếp xúc ozone cần được thiết kế từ mục tiêu chất lượng và dữ liệu thực tế. Khi bể đủ thể tích trên bản vẽ nhưng xuất hiện dòng tắt, bọt khí lớn, ozone thoát nhiều và nồng độ phân bố không đều, giải pháp đúng không phải luôn là tăng công suất hoặc thêm hóa chất. Bài viết tiếp cận theo góc tối ưu truyền khối và thời gian tiếp xúc hữu hiệu để chủ đầu tư và kỹ sư nhận biết nguyên nhân trước khi thay đổi hệ thống.
Mục tiêu là kết hợp hình học bể, thiết bị hòa tan, điều kiện khí và hệ phá ozone dư thành một dây chuyền khép kín. Quy trình kết nối thiết kế, vận hành, an toàn và chi phí để thiết kế bể tiếp xúc ozone tạo kết quả có thể kiểm chứng. Nền tảng giải pháp có thể đối chiếu tại IES VNTECH, thiết kế hệ thống xử lý nước thải và các dự án xử lý nước thải thực tế đã triển khai.
Trả lời nhanh: thiết kế bể tiếp xúc ozone hiệu quả khi tải đầu vào, lưu lượng, trạng thái thiết bị và chỉ tiêu đầu ra được đo trên cùng một dòng thời gian. Mọi điểm đặt phải nằm trong giới hạn nhà sản xuất, có cảnh báo và có tiêu chí quay lại trạng thái an toàn.
thiết kế bể tiếp xúc ozone là gì?
thiết kế bể tiếp xúc ozone là quy trình kỹ thuật biến mục tiêu xử lý thành các thông số đo, thiết bị và thao tác có thể nghiệm thu. Với ozone, trọng tâm là nhu cầu oxy hóa, truyền khí, CT và khí dư; với MBR, trọng tâm là sinh học, flux, TMP, tiền xử lý và tính toàn vẹn. Vì vậy không nên đánh giá chỉ bằng độ trong của nước.
tài liệu khử trùng ozone của US EPA nhấn mạnh các điều kiện nền quyết định hiệu quả công nghệ. Ozone phải được tạo tại chỗ, truyền vào nước hiệu quả và khí chưa phản ứng cần được xử lý trước khi thải. Nội dung này phải được đưa vào bảo trì hệ thống định kỳ và hồ sơ đào tạo.
Các chỉ số quyết định thiết kế bể tiếp xúc ozone
Không có một giá trị đặt chung cho mọi nguồn nước. Dữ liệu cần được chuẩn hóa theo lưu lượng, nhiệt độ, chế độ thiết bị và thời điểm lấy mẫu. Một thay đổi chỉ đáng tin khi so sánh trước-sau trong điều kiện tải tương đương và đủ dài để tránh kết luận từ nhiễu ngắn hạn.
| Chỉ số | Cách xác lập | Vai trò |
|---|---|---|
| Thời gian thực | Từ thử tracer hoặc mô hình thủy lực | Loại ảnh hưởng dòng tắt |
| Hiệu suất truyền | Theo ozone khí vào/khí ra | Đánh giá injector hoặc diffuser |
| Độ sâu ngập | Theo áp và bọt khí | Ảnh hưởng hòa tan |
| Ozone khí thải | Đo trước bộ phá | Bảo vệ người và môi trường |
Các chỉ số nên được thu về tủ điện xử lý nước thải hoặc hệ SCADA, kèm trạng thái tự động, bằng tay, vệ sinh và sự cố. Khi tín hiệu bất thường, cần kiểm tra cảm biến trước khi điều khiển; một cảm biến lệch có thể khiến thiết kế bể tiếp xúc ozone đi sai hướng dù thuật toán hoạt động đúng.
9 bước triển khai thiết kế bể tiếp xúc ozone
Quy trình dưới đây đi theo thứ tự đo, khoanh vùng, can thiệp và xác nhận. Nồng độ, áp suất, flux, thời gian hay liều cụ thể phải lấy từ pilot, hồ sơ thiết bị và yêu cầu pháp lý của dự án. Không sao chép điểm đặt từ công trình khác.
1. Xác định mục tiêu CT
Chốt sinh vật mục tiêu hoặc phản ứng oxy hóa, chất lượng đầu vào và mức đầu ra để thiết lập CT thay vì chọn thời gian tùy ý. Trong bước này, thiết kế bể tiếp xúc ozone chỉ được coi là hoàn tất khi có giá trị đo, người xác nhận, thời gian và điều kiện tải đi kèm. Cần ghi cả trạng thái bất thường để đội sau hiểu giới hạn của kết quả.
2. Tính lưu lượng thiết kế
Xét trung bình, đỉnh và chế độ một train bảo trì; thể tích phải đáp ứng tại lưu lượng bất lợi. Trong bước này, thiết kế bể tiếp xúc ozone chỉ được coi là hoàn tất khi có giá trị đo, người xác nhận, thời gian và điều kiện tải đi kèm. Cần ghi cả trạng thái bất thường để đội sau hiểu giới hạn của kết quả. Dữ liệu đầu vào cũng là cơ sở cho chi phí xử lý nước thải và lựa chọn công suất thiết bị.
3. Chọn cấu hình hòa tan
Injector venturi phù hợp tuần hoàn áp lực; diffuser phù hợp cột nước sâu. Chọn dựa trên hiệu suất đo được và khả năng bảo trì. Trong bước này, thiết kế bể tiếp xúc ozone chỉ được coi là hoàn tất khi có giá trị đo, người xác nhận, thời gian và điều kiện tải đi kèm. Cần ghi cả trạng thái bất thường để đội sau hiểu giới hạn của kết quả.
4. Chia ngăn chống dòng tắt
Baffle dẫn dòng qua nhiều ngăn, hạn chế vùng chết và bảo đảm nước nhận ozone theo trình tự. Trong bước này, thiết kế bể tiếp xúc ozone chỉ được coi là hoàn tất khi có giá trị đo, người xác nhận, thời gian và điều kiện tải đi kèm. Cần ghi cả trạng thái bất thường để đội sau hiểu giới hạn của kết quả. Nếu có thay đổi đường ống hoặc khí, hãy kiểm tra máy thổi khí dạng Root cùng tổn thất áp thực tế.
5. Kiểm tra tổn thất áp
Tính bơm tuần hoàn, ejector, van, đường ống và mực nước để injector hoạt động đúng điểm. Trong bước này, thiết kế bể tiếp xúc ozone chỉ được coi là hoàn tất khi có giá trị đo, người xác nhận, thời gian và điều kiện tải đi kèm. Cần ghi cả trạng thái bất thường để đội sau hiểu giới hạn của kết quả.
6. Thiết kế thu khí kín
Không để khí dư thoát vào phòng; mái bể, ống thu và quạt hút phải chịu ozone và duy trì áp âm phù hợp. Trong bước này, thiết kế bể tiếp xúc ozone chỉ được coi là hoàn tất khi có giá trị đo, người xác nhận, thời gian và điều kiện tải đi kèm. Cần ghi cả trạng thái bất thường để đội sau hiểu giới hạn của kết quả. Trường hợp công trình đang chạy cần lập phương án sửa chữa và cải tạo hệ thống không làm gián đoạn xả thải.
7. Bố trí bộ phá ozone dư
Chọn xúc tác hoặc nhiệt theo lưu lượng, nồng độ, nhiệt độ và độ ẩm khí; có bypass an toàn và giám sát. Trong bước này, thiết kế bể tiếp xúc ozone chỉ được coi là hoàn tất khi có giá trị đo, người xác nhận, thời gian và điều kiện tải đi kèm. Cần ghi cả trạng thái bất thường để đội sau hiểu giới hạn của kết quả.

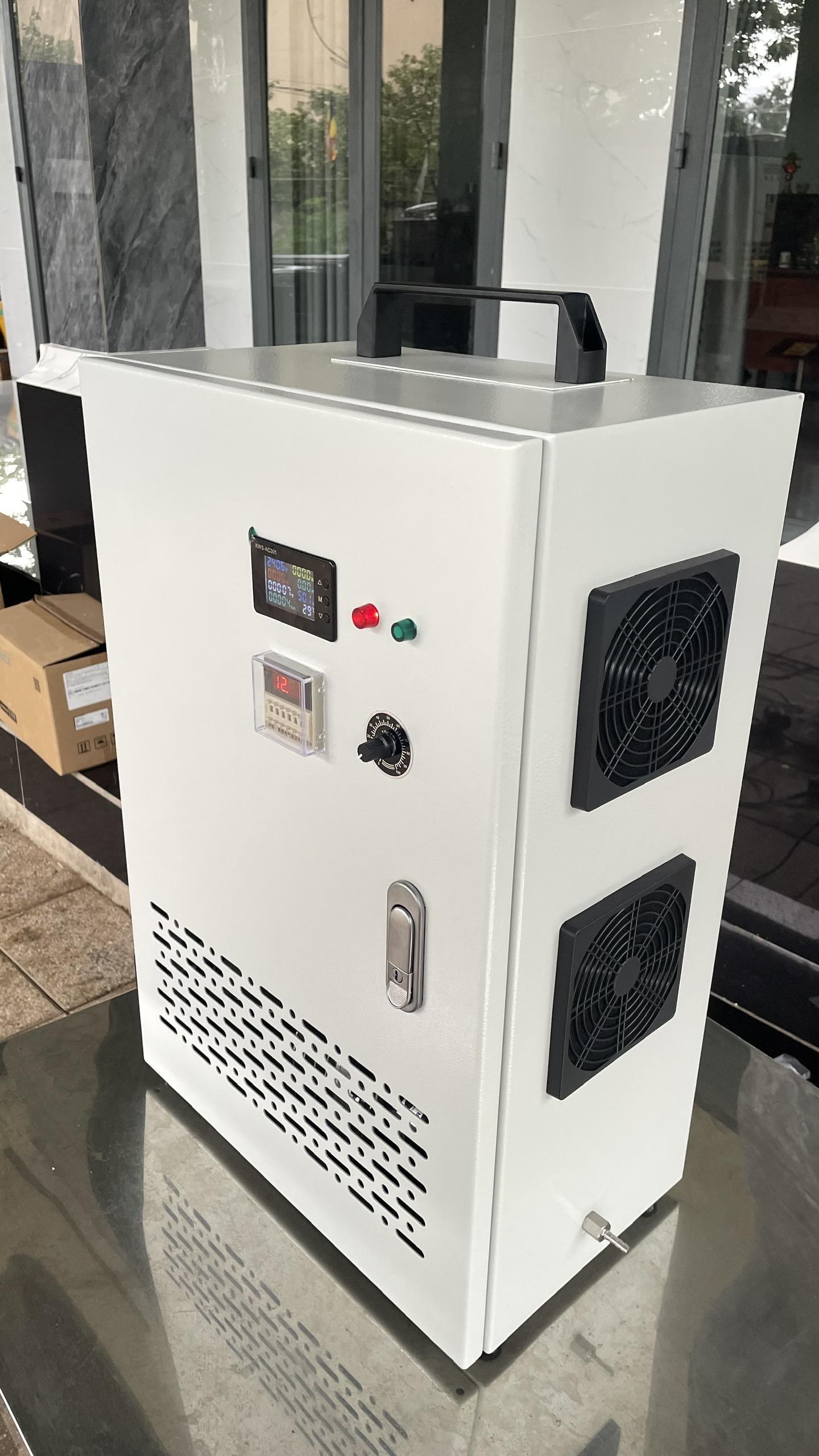

8. Lắp điểm đo và lấy mẫu
Đo ozone khí cấp, khí thải, ozone hòa tan, ORP và chất lượng đầu ra ở vị trí đại diện. Trong bước này, thiết kế bể tiếp xúc ozone chỉ được coi là hoàn tất khi có giá trị đo, người xác nhận, thời gian và điều kiện tải đi kèm. Cần ghi cả trạng thái bất thường để đội sau hiểu giới hạn của kết quả.
9. Chạy tracer và nghiệm thu
Kiểm tra thời gian lưu thực, hiệu suất truyền và ozone môi trường phòng máy trước khi chấp nhận công suất. Trong bước này, thiết kế bể tiếp xúc ozone chỉ được coi là hoàn tất khi có giá trị đo, người xác nhận, thời gian và điều kiện tải đi kèm. Cần ghi cả trạng thái bất thường để đội sau hiểu giới hạn của kết quả.
Chẩn đoán khi thiết kế bể tiếp xúc ozone không đạt
Một hiện tượng có thể có nhiều nguyên nhân. Trước khi tăng liều, flux, áp hoặc thời gian, hãy xác nhận phép đo và trạng thái van, bơm, khí, cảm biến. Ma trận dưới giúp ưu tiên kiểm tra nhưng không thay thế tài liệu của model thiết bị tại hiện trường.
| Hiện tượng | Nguyên nhân cần kiểm tra | Hành động đầu tiên |
|---|---|---|
| Khí thoát nhiều | Bọt lớn hoặc thời gian tiếp xúc ngắn | Rà diffuser/injector và thủy lực |
| CT không đạt | Dòng tắt trong bể | Bổ sung baffle và thử tracer |
| Mùi ozone trong phòng | Thu khí hoặc bộ phá lỗi | Dừng cấp ozone, thông gió và kiểm tra kín |
Nếu lỗi lặp lại, mở hồ sơ bảo trì hệ thống định kỳ và đối chiếu với thiết bị xử lý nước. thiết kế bể tiếp xúc ozone bền vững phải giảm tần suất sự cố, điện, hóa chất và thời gian dừng chứ không chỉ đạt một mẫu nước ở thời điểm nghiệm thu.

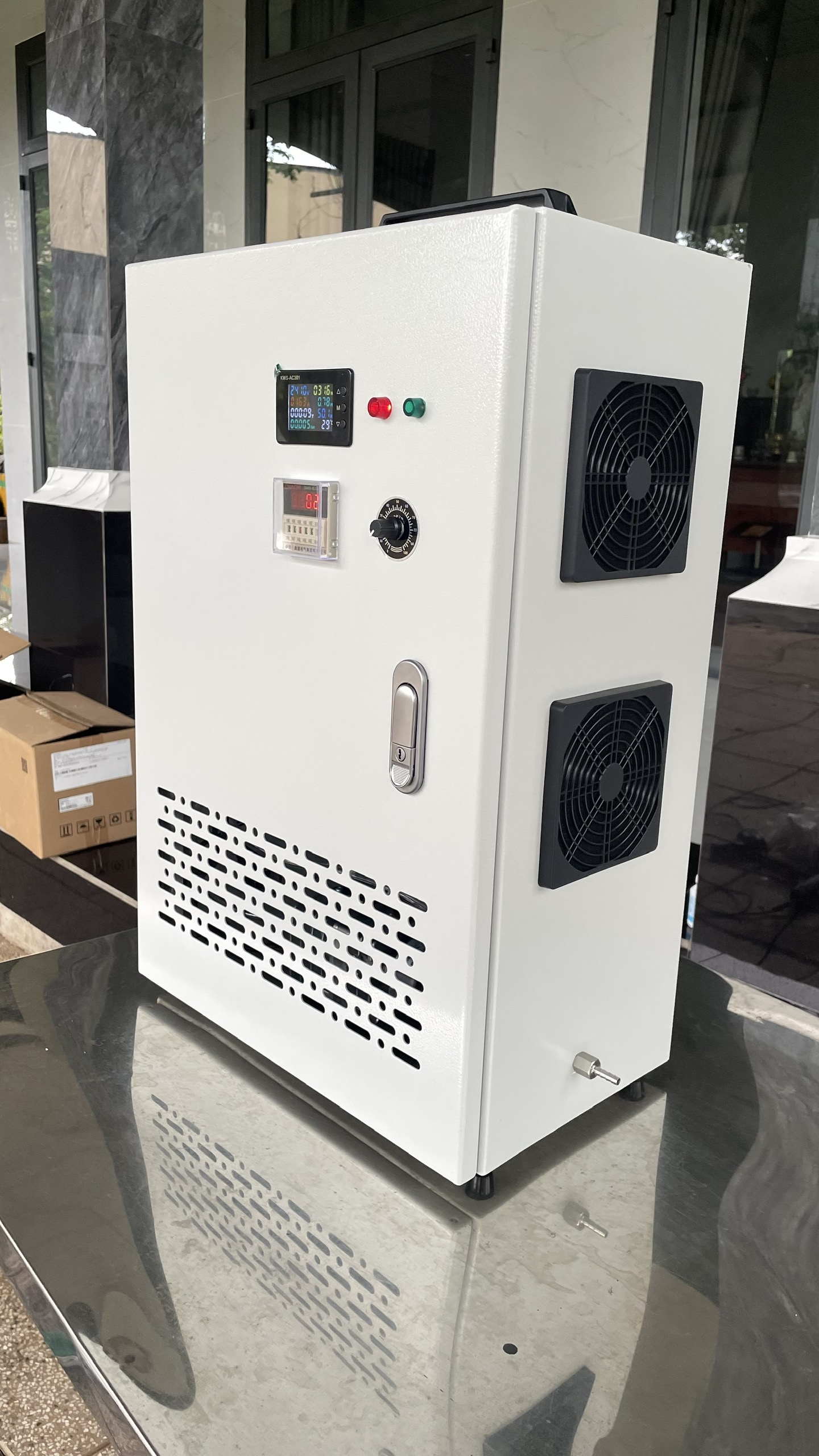

Checklist nghiệm thu thiết kế bể tiếp xúc ozone
- Có dữ liệu lưu lượng và chất lượng theo giờ hoặc theo mẻ.
- Thiết bị đo đã được hiệu chuẩn và có kế hoạch kiểm tra định kỳ.
- Đã xác nhận giới hạn vật liệu, áp suất, nhiệt độ và hóa chất.
- Có sơ đồ van, điện, khí, bơm và điểm lấy mẫu hoàn công.
- Đã thử chế độ tải thấp, tải cao và một thiết bị dừng.
- Có cảnh báo, liên động và quyền thao tác rõ ràng.
- Có dữ liệu trước-sau chứng minh hiệu quả thay đổi.
- Có phương án xử lý khí, nước rửa hoặc dòng cô đặc phát sinh.
- Có vật tư dự phòng và kế hoạch duy trì công suất.
- Có SOP ứng cứu, khóa treo thẻ và biên bản đào tạo.
Checklist phải được xác nhận tại hiện trường cùng dự án xử lý nước thải thực tế, không chỉ ký trên hồ sơ. Ảnh, log và kết quả phân tích cần gắn đúng thời gian. Nếu vận hành theo module, ranh giới thiết bị trong module xử lý nước thải phải thể hiện rõ trách nhiệm nhà cung cấp và người sử dụng.
Chi phí và hiệu quả vận hành
Tổng chi phí sở hữu gồm thiết bị, điện, khí hoặc oxy, bơm, hóa chất, nhân công, hiệu chuẩn, vật tư tiêu hao, xử lý dòng phụ và tổn thất khi dừng. Hãy quy đổi về VNĐ/m3 nước đạt mục tiêu, kèm kịch bản tải cơ sở và bất lợi. Cách tính này giúp thiết kế bể tiếp xúc ozone tránh lựa chọn rẻ lúc mua nhưng đắt trong vòng đời.
Khi lập ngân sách, dùng chi phí xử lý nước thải để tách CAPEX, OPEX và chi phí rủi ro. Thiết bị tại thiết bị xử lý nước phải được so sánh trên cùng phạm vi cung cấp, dải điều chỉnh, bảo hành và điều kiện nước. Dữ liệu catalog không thay cho thử nghiệm nghiệm thu.
Pháp lý, an toàn và chất lượng nước
QCVN 40:2025/BTNMT quy định giới hạn nước thải công nghiệp trong phạm vi áp dụng và theo phân vùng nguồn tiếp nhận. thiết kế bể tiếp xúc ozone phải bắt đầu từ yêu cầu cụ thể của dự án; nước trong hoặc hết mùi không đồng nghĩa mọi chỉ tiêu hòa tan, vi sinh hay độc tính đều đạt.
Hướng dẫn chất lượng nước của WHO cung cấp thêm nền kỹ thuật về chuỗi xử lý. Hồ sơ vận hành nên có bản vẽ, datasheet, kết quả thử, log cảnh báo, lịch hiệu chuẩn và đào tạo. Khi cần đánh giá độc lập, sử dụng liên hệ tư vấn kỹ thuật với dữ liệu đầu vào đầy đủ.
Câu hỏi thường gặp về thiết kế bể tiếp xúc ozone
1. Bể càng sâu càng tốt không?
Độ sâu giúp truyền khí nhưng phải cân bằng kết cấu, áp máy và bảo trì. Với thiết kế bể tiếp xúc ozone, quyết định cuối cùng cần dựa trên dữ liệu của chính nguồn nước và giới hạn thiết bị.
2. Có thể dùng bể chứa làm bể tiếp xúc?
Chỉ khi thủy lực, kín khí, vật liệu và thời gian lưu thực được xác nhận. Với thiết kế bể tiếp xúc ozone, quyết định cuối cùng cần dựa trên dữ liệu của chính nguồn nước và giới hạn thiết bị.
3. Vì sao cần bộ phá ozone dư?
Ozone khí chưa phản ứng phải được phân hủy trước khi xả để bảo vệ người và thiết bị. Với thiết kế bể tiếp xúc ozone, quyết định cuối cùng cần dựa trên dữ liệu của chính nguồn nước và giới hạn thiết bị.
4. Nên dùng injector hay diffuser?
Phụ thuộc lưu lượng, áp, chất lượng nước, hiệu suất yêu cầu và khả năng bảo trì. Với thiết kế bể tiếp xúc ozone, quyết định cuối cùng cần dựa trên dữ liệu của chính nguồn nước và giới hạn thiết bị.
Kết luận
thiết kế bể tiếp xúc ozone là chu trình liên tục: xác định mục tiêu, đo dữ liệu, chọn điểm đặt, thử ở quy mô phù hợp và xác nhận bằng chất lượng nước cùng chi phí. Cách làm có kiểm soát giúp giảm sự cố, bảo vệ thiết bị và tạo SOP có thể bàn giao.
Để khảo sát, lập pilot hoặc rà soát hệ hiện hữu, hãy liên hệ tư vấn kỹ thuật. Hồ sơ đầu vào nên có lưu lượng, kết quả phân tích, sơ đồ công nghệ, danh sách thiết bị và lịch sử vận hành để đề xuất thiết kế bể tiếp xúc ozone có căn cứ, không dùng một cấu hình cho mọi công trình.
