SCADA xử lý nước thải chăn nuôi giúp chủ trang trại và đội kỹ thuật nhìn thấy trạng thái trạm dù không đứng tại hiện trường. Giá trị thật không nằm ở một màn hình đẹp mà ở dữ liệu đáng tin, cảnh báo đúng người, điều khiển có interlock và khả năng tiếp tục vận hành an toàn khi mất mạng.
Bài viết đi từ kiến trúc, điểm đo, truyền thông, bảo mật đến quy trình phản ứng. Khi triển khai, nên đối chiếu hiện trạng xử lý nước thải chăn nuôi, danh sách thiết bị và các điểm từng gây tràn, cháy bơm hoặc suy giảm vi sinh.
Tóm tắt: SCADA xử lý nước thải chăn nuôi phù hợp khi trang trại có nhiều bơm, quạt, bể và chu kỳ vận hành cần phối hợp; đặc biệt hữu ích cho hệ có ca trực mỏng hoặc nhiều điểm ở xa Mọi lệnh từ xa phải được PLC kiểm tra và điều khiển local luôn có quyền ưu tiên.
SCADA xử lý nước thải chăn nuôi là gì?

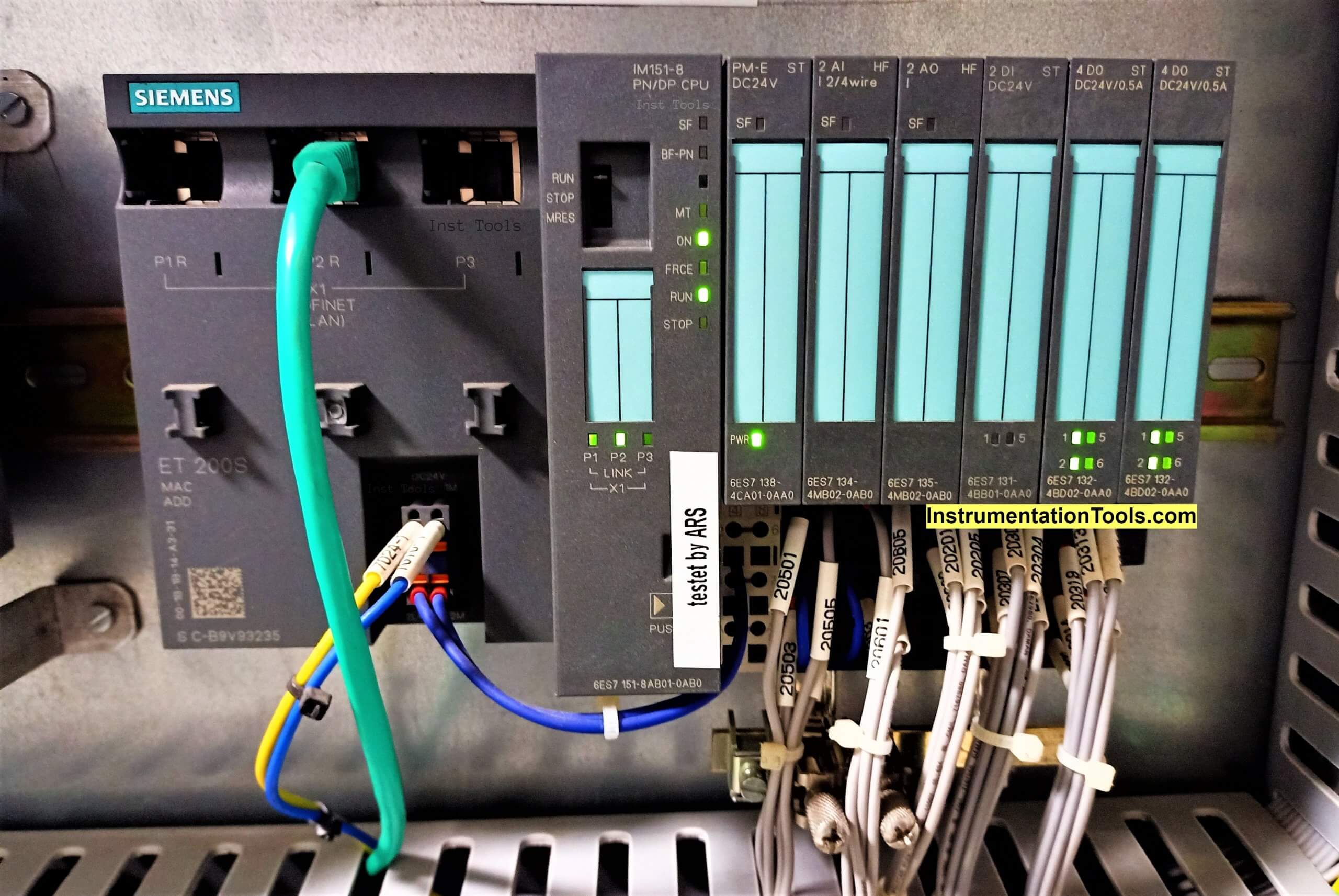

SCADA xử lý nước thải chăn nuôi là lớp giám sát và thu thập dữ liệu kết nối PLC, biến tần, cảm biến và thiết bị hiện trường của trạm chăn nuôi. SCADA hiển thị trạng thái, lưu lịch sử, quản lý alarm và hỗ trợ điều khiển theo quyền. Phạm vi phải ghi rõ chức năng nào chỉ quan sát, chức năng nào gửi cảnh báo và chức năng nào được phép điều khiển.
PLC xử lý logic thời gian thực tại chỗ; SCADA đọc tag qua giao thức công nghiệp, lưu historian và gửi lệnh setpoint đã kiểm tra. Tách hai lớp giúp trạm tiếp tục chạy khi máy SCADA hoặc mạng gặp sự cố. Dữ liệu cần timestamp đồng bộ, trạng thái quality và lịch sử thay đổi để người vận hành phân biệt giá trị mới với dữ liệu đã treo.
Theo hướng dẫn công nghệ nước thải thông minh của US EPA, cảm biến và điều khiển thời gian thực giúp quyết định vận hành kịp thời khi được thiết kế đúng. Với trang trại, cấu hình cần ưu tiên đơn giản, chịu ẩm, dễ vệ sinh và có phụ tùng sẵn.
Khi nào nên triển khai SCADA xử lý nước thải chăn nuôi?
SCADA xử lý nước thải chăn nuôi phù hợp khi trang trại có nhiều bơm, quạt, bể và chu kỳ vận hành cần phối hợp; đặc biệt hữu ích cho hệ có ca trực mỏng hoặc nhiều điểm ở xa. Nên bắt đầu từ các sự cố có hậu quả rõ và dữ liệu dẫn tới hành động, thay vì kết nối mọi tín hiệu chỉ vì có thể.
Phải chuẩn hóa danh sách tag, đơn vị, dải đo, trạng thái quality, alarm priority và retention dữ liệu. Màn hình nhiều màu nhưng thiếu ngữ cảnh không giúp phản ứng nhanh. Khảo sát phải thực hiện khi trạm đang chạy, bao phủ ca rửa chuồng, giờ cho ăn và đợt mưa để thấy tải thủy lực cùng nhiễu thực tế.
- An toàn: local, LOTO và interlock không phụ thuộc cloud.
- Dữ liệu: có quality, timestamp và lưu cục bộ.
- Truyền thông: kiểm tra độ trễ, vùng phủ và kênh dự phòng.
- Con người: phân quyền, ca trực và escalation rõ ràng.
- Bảo trì: đầu dò, anten, UPS và chống sét có lịch kiểm tra.
Nếu tủ hiện hữu thiếu PLC, nguồn DC hoặc bảo vệ, cần đánh giá lại tủ điện xử lý nước thải trước khi thêm gateway. Gắn IoT lên logic điều khiển chưa ổn định sẽ làm sự cố khó truy nguyên hơn.
Kiến trúc kỹ thuật của SCADA xử lý nước thải chăn nuôi
Thiết kế gồm topology mạng, PLC dự phòng theo mức rủi ro, historian, alarm server, engineering station và tài khoản vận hành. Các thiết bị an toàn không được phụ thuộc vào server cloud. Bản vẽ cần thể hiện thiết bị hiện trường, PLC/RTU, switch/router, server, cloud, firewall và từng luồng dữ liệu.
Mỗi thiết bị cần mã tài sản, địa chỉ, giao thức, nguồn cấp, vị trí và người bảo trì. Điểm điều khiển phải có command, feedback, timeout, permissive và lý do bị khóa hiển thị rõ.
Có thể tham khảo dự án xử lý nước thải thực tế để so sánh trình tự thi công và chuyển đổi. Kế hoạch phải giữ trạm hoạt động, tránh đấu nối tín hiệu giữa lúc lưu lượng đỉnh hoặc thời tiết xấu.
5 KPI cần theo dõi với SCADA xử lý nước thải chăn nuôi
SCADA xử lý nước thải chăn nuôi phải được nghiệm thu bằng độ sẵn sàng, độ trễ, độ đúng và khả năng phản ứng, không chỉ bằng việc đăng nhập được ứng dụng.
| KPI | Mục tiêu | Ý nghĩa |
|---|---|---|
| Tag availability | % | Độ tin cậy dữ liệu |
| Alarm flood | Alarm/10 phút | Đo khả năng xử lý |
| Scan/response time | Theo thiết kế | Bảo đảm điều khiển |
| Backup restore | Thời gian phục hồi | Đo khả năng khôi phục |
| Setpoint changes | Theo người dùng | Truy vết thao tác |
Ngưỡng cụ thể lấy từ hiện trạng và thử nghiệm tại trang trại. Mỗi KPI cần nguồn dữ liệu, chu kỳ tính, người xem và hành động khi vượt giới hạn.
Kế hoạch bảo trì hệ thống định kỳ phải bao gồm hiệu chuẩn sensor, kiểm tra UPS, anten, SPD, backup và thử alarm. Đây là phần thường bị bỏ quên sau nghiệm thu.
Quy trình triển khai SCADA xử lý nước thải chăn nuôi
Theo dõi scan time, communication error, stale tag, alarm flood, thay đổi setpoint và lịch sử đăng nhập. Mỗi alarm cần nguyên nhân, hành động và người chịu trách nhiệm. Mọi thay đổi threshold, setpoint hoặc tài khoản phải có người duyệt và lịch sử để truy vết.
- Bước 1: Lập I/O và tag list.
- Bước 2: Xây cause-effect matrix.
- Bước 3: Phân cấp alarm.
- Bước 4: Thiết kế topology và VLAN.
- Bước 5: Lập màn hình theo quy trình.
- Bước 6: Cấu hình historian.
- Bước 7: Thiết lập tài khoản vai trò.
- Bước 8: FAT/SAT bằng kịch bản lỗi.
FAT kiểm tra logic tại xưởng, còn SAT phải dùng tín hiệu và thiết bị thật. Bắt buộc thử mất mạng, mất điện, sensor treo, bơm overload và khôi phục local trước khi bàn giao.
Sự cố thường gặp của SCADA xử lý nước thải chăn nuôi
Alarm flood, tag sai tỷ lệ, thao tác nhầm, mất đồng bộ thời gian và quyền admin dùng chung là lỗi phổ biến. Backup project PLC/SCADA phải được thử phục hồi. Khi có bất thường, ưu tiên giữ quy trình vật lý an toàn, lưu bằng chứng và xác minh tại chỗ trước khi reset từ xa.
| Hiện tượng | Nguyên nhân | Hành động ưu tiên |
|---|---|---|
| Tag bad quality | Mất kết nối hoặc sai driver | Kiểm tra PLC và giao thức |
| Alarm dồn dập | Ngưỡng hoặc delay sai | Rationalize alarm |
| Màn hình chậm | Server quá tải | Rà polling và historian |
| Mất project | Backup không hợp lệ | Khôi phục bản đã kiểm thử |
Sự cố lặp lại cần phân tích nguyên nhân gốc và kiểm tra sửa chữa hệ thống xử lý nước thải thay vì tăng số lần reset. Reset chỉ khôi phục triệu chứng, không sửa nguồn, cáp, cảm biến hay logic sai.
Chi phí và hiệu quả của SCADA xử lý nước thải chăn nuôi
Chi phí gồm license, PLC, mạng, máy chủ, kỹ thuật lập trình, backup và hỗ trợ. Lợi ích tăng khi SCADA được dùng cho bảo trì, điện năng và báo cáo, không chỉ làm màn hình. Bảng tính cần có CAPEX, OPEX, data/cloud, hiệu chuẩn, thời gian hỗ trợ và chi phí downtime tránh được.
Đừng so phương án bằng giá gateway đơn lẻ. Hãy so tổng chi phí vòng đời, số sự cố phát hiện sớm, điện năng, chuyến đi hiện trường và khả năng phục hồi khi hỏng. Thiết bị bơm chìm nước thải cũng cần feedback và bảo vệ phù hợp để dữ liệu điều khiển có ý nghĩa.
Checklist nghiệm thu SCADA xử lý nước thải chăn nuôi
- Tag, đơn vị và dải đo khớp bản vẽ.
- Mỗi alarm có priority, delay, người nhận và hành động.
- Điều khiển remote bị khóa khi Local hoặc LOTO.
- Mất mạng không dừng logic PLC tại chỗ.
- Dữ liệu stale được đánh dấu rõ.
- VPN, MFA và quyền theo vai trò đã kiểm tra.
- Backup PLC/SCADA đã thử khôi phục.
- SOP vận hành thủ công đã diễn tập.
hướng dẫn bảo mật OT của NIST là nguồn đối chiếu quan trọng cho truy cập từ xa và OT. Đội IES VNTECH có thể hỗ trợ khảo sát, thiết kế tủ, lập trình, dashboard và nghiệm thu theo kịch bản của từng trang trại.
Câu hỏi thường gặp về SCADA xử lý nước thải chăn nuôi
SCADA xử lý nước thải chăn nuôi có chạy được khi mất internet không?
Có, nếu PLC giữ toàn bộ logic local và có bộ nhớ đệm. Internet chỉ phục vụ quan sát, cảnh báo và lệnh được giới hạn.
Có nên cho phép bật tắt mọi thiết bị từ điện thoại?
Không. Chỉ cho phép điểm đã đánh giá rủi ro, có interlock, feedback, timeout và quyền rõ ràng. Thiết bị đang bảo trì phải khóa Local/LOTO.
Dùng 4G hay cáp quang tốt hơn?
Tùy vùng phủ, độ trễ, độ sẵn sàng và chi phí. Nhiều trạm dùng cáp làm chính và 4G dự phòng, hoặc ngược lại ở nơi xa.
Bao lâu cần hiệu chuẩn cảm biến?
Theo loại sensor, mức bám bẩn và so sánh với mẫu chuẩn. Trang trại nhiều cặn thường cần vệ sinh thường xuyên hơn lịch mặc định.
Khi nào cần khảo sát hiện trường?
Khi tủ cũ thiếu bản vẽ, mạng yếu, alarm không ổn định hoặc muốn thêm quyền điều khiển. Có thể liên hệ tư vấn kỹ thuật để lập I/O, topology và phạm vi FAT/SAT.
Kết luận về SCADA xử lý nước thải chăn nuôi
SCADA xử lý nước thải chăn nuôi hiệu quả khi hệ vẫn an toàn trong tình huống xấu nhất: mất điện, mất mạng, dữ liệu sai hoặc tài khoản bị khóa. Kiến trúc tốt đặt PLC và interlock tại chỗ, còn cloud giúp quan sát và phối hợp.
Sau nghiệm thu, nên đánh giá lại sau 30, 60 và 90 ngày bằng alarm, downtime, kWh, chuyến kiểm tra và thời gian phản ứng. Dữ liệu này cho thấy đầu tư đã tạo giá trị hay chỉ tạo thêm màn hình.
