Hồ sơ hoàn công trạm nước thải có khớp hiện trường?

Mở bản vẽ để đặt phụ tùng nhưng mã bơm ngoài công trường đã khác; tìm van theo sơ đồ thì vị trí thực tế không giống. Những sai khác này khiến hồ sơ hoàn công trạm nước thải khó dùng đúng lúc cần. Bài viết đề xuất cách kiểm tra tính khớp giữa tài liệu và cấu hình hiện hữu, phân loại điều chưa xác nhận và giao trách nhiệm cập nhật, thay vì chỉ đếm đủ tập bản vẽ trong ngày bàn giao.

Trong hồ sơ hoàn công trạm nước thải, chữ mới nhất chưa đủ để chọn bản đang dùng

Một thư mục có thể chứa bản thiết kế ban đầu, bản được duyệt thi công, bản ghi chú hiện trường và bản cập nhật sau sửa chữa. Ngày lưu tệp gần nhất không chứng minh nội dung phản ánh đúng trạm. Khi rà hồ sơ hoàn công trạm nước thải, cần nhận diện mục đích, phạm vi và trạng thái của từng tài liệu trước khi dùng nó làm căn cứ cho một công việc cụ thể.

Hãy bắt đầu từ danh mục tài liệu có mã, tên, phiên bản, người phát hành và nơi lưu bản được kiểm soát. Bản in tại tủ, tệp do nhà thầu gửi và tài liệu đội bảo trì giữ cần được đối chiếu với danh mục đó. Một mã bản vẽ xuất hiện ở nhiều nơi chưa phải vấn đề; khác phiên bản mà không biết bản nào có hiệu lực mới là khoảng trống cần giải quyết.

Trong hồ sơ hoàn công trạm nước thải, nên phân biệt tài liệu đủ căn cứ sử dụng với bản chỉ phục vụ tham khảo. Việc ghi tham khảo không làm sai khác biến mất, nhưng giúp người nhận biết giới hạn. Không tự đổi tên tệp thành bản cuối hoặc xóa lịch sử để tạo cảm giác hồ sơ sạch; thông tin nguồn và quá trình thay đổi có giá trị khi cần điều tra.

Cách tổ chức dưới đây là khung quản lý đề xuất, không tuyên bố một bộ biểu mẫu pháp lý bắt buộc cho mọi dự án. Thành phần hồ sơ và trách nhiệm giao nộp cần đối chiếu hợp đồng, yêu cầu áp dụng cùng phạm vi chuyên môn của công trình. Khi chưa rõ căn cứ, hãy ghi câu hỏi cần xác nhận trước khi dùng tài liệu để phê duyệt thi công hoặc vận hành.

Đi theo một thiết bị để thử khả năng truy xuất

Chọn một đối tượng có mã rõ, chẳng hạn bơm cấp vào cụm xử lý. Từ mã ngoài hiện trường, tìm nó trên sơ đồ công nghệ, danh mục thiết bị, tài liệu nhà sản xuất và sơ đồ điện. Một phép kiểm nhỏ như vậy cho biết hồ sơ hoàn công trạm nước thải đang liên kết thông tin bằng mã thống nhất hay chỉ bằng những tên gọi gần giống mà người lâu năm tự hiểu.

Mã thiết bị và model là hai trường khác nhau. Mã nhận diện vị trí hoặc nhiệm vụ trong trạm, còn model chỉ loại hàng cụ thể. Sau thay thế, model có thể đổi trong khi mã chức năng được giữ theo quy ước đã duyệt. Hồ sơ hồ sơ hoàn công trạm nước thải cần phản ánh lịch sử này, không mặc định đổi model là phải đổi mọi mã hoặc giữ mã đồng nghĩa giữ nguyên mọi đặc tính.

Nếu hai bơm cùng model được đặt ở hai nhiệm vụ khác nhau, ảnh nhãn riêng lẻ chưa xác định được đang nói đến bơm nào. Ảnh cần có bối cảnh vị trí và liên kết tới mã tài sản. Người khảo sát chỉ ghi nhận tại vị trí an toàn, không tháo che chắn, mở tủ hoặc xuống bể để hoàn thiện một bảng hồ sơ hoàn công trạm nước thải bằng mọi cách.

Bài truy xuất hồ sơ FAT tủ nước thải giúp hiểu giá trị của việc nối yêu cầu với bằng chứng thử. Tuy nhiên, một bộ tủ đã thử ở xưởng có thể được thay đổi sau đó theo thủ tục được duyệt. Vì vậy, kết quả FAT không tự chứng minh mọi tài liệu đang lưu chính là cấu hình cuối tại hiện trường hoặc không cần rà soát lại.

Sơ đồ công nghệ và đường ống phải giải thích được nhau

Sơ đồ khối trả lời nước đi qua những công đoạn nào, nhưng không nhất thiết thể hiện đủ van, nhánh hồi hoặc điểm lấy mẫu. Khi sử dụng hồ sơ hoàn công trạm nước thải, người đọc cần biết mức chi tiết của từng bản vẽ. Đừng kết luận thiếu một van trên sơ đồ khối là sai hồ sơ nếu chức năng của bản đó không yêu cầu thể hiện; hãy tìm tài liệu giao diện phù hợp.

Ở tài liệu đường ống và đo lường, cần đối chiếu mã tuyến, hướng dòng và các điểm giao nhận với hiện trạng đã được khảo sát. Một nhánh hồi về đầu hệ có thể ảnh hưởng cách hiểu cân bằng nước. Nội dung nước tách bùn quay lại hệ xử lý là ví dụ để đặt câu hỏi về tuyến dễ bị bỏ sót, không phải khẳng định trạm nào cũng có cùng cấu hình.

Các đường nối với hạ tầng khác cần được nhìn như giao diện có chủ trách nhiệm. Tuyến gom trước module, đường bùn sau thiết bị và điểm cấp điện có thể thuộc các gói khác nhau. Trong hồ sơ hoàn công trạm nước thải, hãy ghi rõ bản nào mô tả phần của nhà cung cấp, bản nào thuộc chủ đầu tư và ai xác nhận khi hai ranh giới không khớp.

Việc đọc bố trí bể điều hòa nước thải giúp người mua hiểu vì sao một tên bể chưa đủ mô tả cách tiếp nhận dòng. Nếu hiện trường đã thêm đường nối, cần làm rõ nó là thay đổi đã được phê duyệt hay thông tin chưa xác nhận. Đội vận hành không nên coi sự tồn tại của một tuyến là bằng chứng được phép sử dụng tuyến đó trong mọi tình huống.

Phần điện và điều khiển không dừng ở bản in trong cửa tủ

Danh mục tín hiệu, sơ đồ đấu nối và mô tả chức năng nên gọi cùng một thiết bị theo cùng quy ước. Trong hồ sơ hoàn công trạm nước thải, sai khác có thể là đổi tên trên HMI nhưng chưa cập nhật danh mục, hoặc thay tín hiệu mà tài liệu vẫn dùng địa chỉ cũ. Người rà hồ sơ cần ghi khác biệt cụ thể; không tự thử kích tín hiệu trên hệ đang chạy để đoán cách nối.

Một bộ sao lưu chương trình cần có thông tin nhận diện, không chỉ tên tệp hoặc ngày sao chép. Cần biết nó gắn với thiết bị, phiên bản và trạng thái nào đã được xác nhận. Bài phân định phạm vi sao lưu PLC giúp đặt câu hỏi hồ sơ, nhưng không phải hướng dẫn tự nạp lại. Bản sao có thể mở được chưa chứng minh phù hợp để khôi phục lên trạm hiện hữu.

Các điểm cài đặt có thể được quản lý trong nhiều thiết bị hoặc ứng dụng khác nhau tùy kiến trúc. Hồ sơ hồ sơ hoàn công trạm nước thải nên xác định nơi quản lý và người được thay đổi, không gom mọi giá trị vào một ảnh màn hình rồi coi là đủ. Tài liệu dùng rộng rãi cũng không nên chứa mật khẩu, khóa truy cập hoặc thông tin bí mật mà người đọc không cần biết.

Khi trao đổi thiết kế tủ điện xử lý nước thải, hãy hỏi phần tài liệu nào được bàn giao và cập nhật sau thay đổi. Sơ đồ nguyên lý, đấu nối, danh sách tín hiệu và mô tả chức năng phục vụ những mục đích khác nhau. Tên gói bản vẽ điện không tự trả lời được tất cả các nhu cầu bảo trì hoặc tích hợp về sau.

Ghi sai khác thành đầu việc, đừng sửa bản vẽ để cho giống ngay

Mỗi sai khác nên được ghi với mã vấn đề, tài liệu liên quan, vị trí, hiện trạng quan sát và câu hỏi cần quyết định. Với hồ sơ hoàn công trạm nước thải, cần tách ba khả năng: hồ sơ chưa cập nhật, thiết bị chưa đúng yêu cầu hoặc chưa đủ dữ liệu để phân loại. Ghi giống hiện trường không phải giải pháp chung, bởi chính hiện trường có thể còn một thay đổi chưa được đánh giá.

Người phát hiện cần có nơi chuyển thông tin và người tiếp nhận rõ ràng. Người giữ tài liệu không nhất thiết có thẩm quyền quyết định thiết kế. Khi rà hồ sơ hoàn công trạm nước thải, đừng giao mọi vấn đề cho một người vẽ lại; có sai khác cần kỹ sư công nghệ, điện, cơ khí hoặc đầu mối quản lý công trình phối hợp đánh giá trước khi xác nhận cách cập nhật.

HSE đề cập việc quản lý thay đổi thiết bị và quy trình phải có kiểm soát, đánh giá tác động và thông tin truy xuất. Đây là tham khảo quản lý quốc tế, không thay quy định Việt Nam. Trong đề xuất này, nhật ký sai khác giúp nối quan sát với quyết định có người chịu trách nhiệm, thay vì để một ghi chú hiện trường tự trở thành thiết kế được chấp thuận.

Với thay đổi có ảnh hưởng tới bảo vệ hoặc khả năng duy trì xử lý, người đủ năng lực cần quyết định điều kiện thực hiện và giới hạn sử dụng tài liệu. Hồ sơ hồ sơ hoàn công trạm nước thải không tạo quyền bỏ liên động, chuyển tuyến xả hay vận hành ngoài điều kiện đã được đánh giá. Bản ghi vấn đề phải cho biết phần nào đang chờ giải quyết và đầu mối nào tổ chức xem xét.

Một tình huống giả định: bơm đã thay nhưng ba bộ hồ sơ vẫn khác

Giả sử bơm được thay trong đợt bảo trì, nhãn ngoài hiện trường là model mới, danh mục tài sản đã đổi nhưng sơ đồ điện còn dùng thông tin động cơ cũ. Đây là tình huống minh họa, không phải dự án IES VNTECH công bố. Nếu chỉ đếm đủ tệp hồ sơ hoàn công trạm nước thải, người nhận có thể bỏ qua sai khác ảnh hưởng việc chọn phụ tùng hoặc lập phương án bảo trì tiếp theo.

Đầu tiên cần liên kết lần thay với yêu cầu, tài liệu lựa chọn và xác nhận công việc đã thực hiện. Không nên kết luận model mới đúng hay sai từ việc nó đã chạy được. Trong hồ sơ hoàn công trạm nước thải, trạng thái hoạt động là một dữ kiện, còn tính phù hợp với nhiệm vụ, bảo vệ và điều kiện lắp phải có đánh giá tương ứng của người có chuyên môn.

Sau khi sai khác được làm rõ, quyết định cập nhật phải nêu những tài liệu bị ảnh hưởng, người phát hành và phiên bản thay thế. Có thể phải đổi cả danh mục phụ tùng, hướng dẫn sử dụng hoặc cấu hình liên quan theo phạm vi thực tế. Đừng chỉ thay một dòng trên sơ đồ rồi để bản in cũ tiếp tục lưu hành mà không có dấu hiệu giúp người dùng phân biệt.

Khi hồ sơ hoàn công trạm nước thải được cập nhật, người tiếp nhận nên thử truy lại cùng mã bơm từ các đầu mối tài liệu. Nếu vẫn gặp hai kết luận mâu thuẫn, vấn đề chưa nên coi là đóng. Phép kiểm này đánh giá tính thống nhất của thông tin, không thay kiểm tra an toàn điện, thử thiết bị hoặc nghiệm thu chuyên môn cần thực hiện trong phạm vi riêng.

Bàn giao tài liệu bằng một nhiệm vụ người dùng thực sự cần làm

Thay vì chỉ ký số lượng tập, hãy chọn một nhiệm vụ như xác định đúng phụ tùng cho van hoặc tìm hướng dẫn của bộ màng đang lắp. Người nhận dùng hồ sơ hoàn công trạm nước thải để tìm thông tin và chỉ ra căn cứ. Đây là cách thử khả năng sử dụng tài liệu, không yêu cầu tháo thiết bị hay tạo sự cố thật để kiểm tra người vận hành.

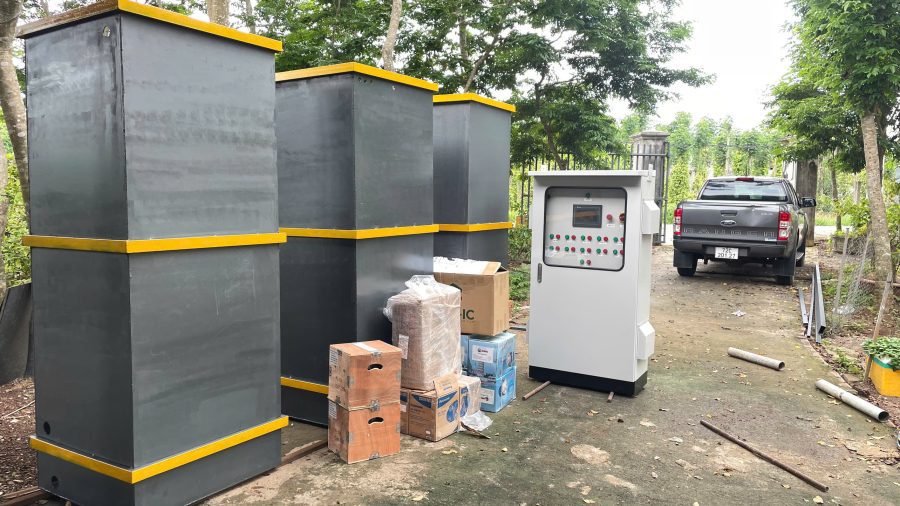

Nếu hệ sử dụng module xử lý nước thải, hồ sơ cần nhận diện cấu hình thực được cung cấp, không chỉ tài liệu quảng bá của dòng sản phẩm. Nếu có dàn màng, bản vẽ và hướng dẫn cũng phải được ghép đúng model. Trang bán hàng là đầu mối trao đổi, không tự thay bản vẽ tổ hợp hoặc danh mục cấu hình bàn giao.

Phạm vi nghiệm thu trạm nước thải sinh hoạt có thể bao gồm nhiều loại bằng chứng ngoài hồ sơ bản vẽ. Vì vậy, kiểm tra hồ sơ hoàn công trạm nước thải nên được ghi đúng giới hạn: tài liệu nào đã đối chiếu, phần nào chưa tiếp cận và tồn tại nào còn mở. Không dùng kết luận đủ hồ sơ để thay kết luận chất lượng nước hoặc năng lực xử lý.

Nơi lưu, quyền đọc và cách lấy bản khi mạng không sẵn cũng cần phù hợp tổ chức vận hành. Quyền truy cập không nên dựa vào tài khoản cá nhân đã nghỉ việc hoặc một liên kết chỉ người gửi mở được. Với hồ sơ hoàn công trạm nước thải, khả năng tìm đúng bản trong ca trực là một tiêu chí sử dụng thực tế, nhưng vẫn phải quản lý thông tin nhạy cảm theo phân quyền.

Giữ hồ sơ sống cùng vòng đời trạm

Sau mỗi thay đổi đã được chấp thuận, cần có đầu việc xem lại tài liệu bị ảnh hưởng theo quy trình của cơ sở. Sửa cảm biến, đổi phần mềm hoặc thay tuyến ống có thể làm thay đổi nhu cầu cập nhật. Hồ sơ hồ sơ hoàn công trạm nước thải nên có người duy trì rõ ràng; nếu chỉ chờ một đợt tổng kết cuối năm, các sai khác nhỏ dễ tích lại thành khoảng trống khó truy nguyên.

Trước một đợt cải tạo, hãy đưa danh mục tài liệu hiện có và nhật ký sai khác vào đề bài tư vấn. Bài rà hồ sơ khi nâng công suất trạm giúp nối dữ liệu vận hành với phương án thay đổi. Người khảo sát cần biết phần nào đã xác nhận để không dùng một giả định cũ làm điểm xuất phát cho thiết kế mới.

Khi so phạm vi chào hàng, yêu cầu làm rõ ai khảo sát hiện trạng, ai cập nhật và ai xác nhận hồ sơ hoàn công trạm nước thải sau công việc. Đây là những nhiệm vụ có thể khác với cung cấp thiết bị hoặc vẽ phương án dự kiến. Nếu không thống nhất, một gói thay máy có thể kết thúc mà không ai nhận phần điều chỉnh thông tin cho đội vận hành.

Gửi IES VNTECH danh mục tài liệu, một số sai khác điển hình và mục tiêu đang cần giải quyết để trao đổi phạm vi rà soát. Đừng chỉ yêu cầu một bộ hồ sơ đẹp; hãy yêu cầu thông tin có thể dùng để nhận diện đúng thiết bị, hiểu đúng cấu hình và biết việc nào còn phải xác nhận. Đó là giá trị vận hành thiết thực của hồ sơ hoàn công trạm nước thải.

Từ một sai khác đến một quyết định có căn cứ

Những câu hỏi khi tiếp nhận hồ sơ

Có cần xóa hết bản cũ không? Không nên tự xóa lịch sử. Tách bản đang dùng khỏi bản lưu tham khảo theo quy trình và phân quyền, đồng thời có cách ngăn dùng nhầm. Với hồ sơ hoàn công trạm nước thải, lịch sử phát hành hỗ trợ truy xuất khi tìm nguyên nhân sai khác hoặc đối chiếu một lần thay thiết bị.

Ảnh hiện trường thay được bản vẽ không? Ảnh giúp nhận diện và ghi trạng thái ở thời điểm chụp, nhưng không tự mô tả đầy đủ chức năng, kích thước hoặc phần bị che khuất. Dùng ảnh làm bằng chứng bổ trợ trong hồ sơ hoàn công trạm nước thải, không biến điều chưa quan sát thành thông tin đã xác nhận.

Tài liệu thiếu có nên tự bổ sung từ catalogue trên mạng? Catalogue có thể giúp đặt câu hỏi, nhưng phải xác nhận đúng model và cấu hình. Không dùng tài liệu gần giống để lấp ô còn trống. Ghi phần cần bên cung cấp hoặc đơn vị chuyên môn xác minh rồi cập nhật theo trách nhiệm được giao.

Trao đổi với đội ngũ kỹ thuật IES VNTECH để đối chiếu phương án với sơ đồ hệ thống, dữ liệu sử dụng nước và điều kiện thực tế. Nội dung không thay thế khảo sát, tài liệu thiết bị hoặc quy trình an toàn tại công trình.

Tài liệu đối chiếu

HSE: quản lý thay đổi và thông tin truy xuất, tham khảo quản lý, không phải yêu cầu pháp lý Việt Nam

EPA: công cụ quản lý tài sản cho hệ thống nước và nước thải, tài liệu năm 2020

Tài liệu quốc tế được dùng tham khảo nguyên lý, không thay yêu cầu áp dụng tại Việt Nam. Hình ảnh minh họa hệ thống liên quan, không phải bằng chứng nghiệm thu hay kết quả của tình huống giả định trong bài.
